光无源器件测试系统方案

    光无源器件是光纤通信设备的重要组成部分，也是其它光纤应用领域不可缺少的元器件。具有高回波损耗、低插入损耗、高可靠性、稳定性、机械耐磨性和抗腐蚀性、易于操作等特点，广泛应用于长距离通信、区域网络及光纤到户、视频传输、光纤传感等领域。

系统概述

       典型的光无源器件有：阵列光波导（AWG）、波长选择开关（WSS）、波分复用器（WDM）、光分路器（PLC）、光衰减器（VOA）、光滤波器、光隔离器、光环形器、光纤耦合器、光纤连接器等。它们在光路中分别实现光路选择、连接、能量衰减、反向隔离、分路或合路、滤波等功能。

       光无源器件是一种光学元器件，其工艺原理遵守光学的基本规律及光线理论和电磁波理论、各项技术指标、多种计算公式和各种测试方法，与纤维光学、集成光学息息相关。

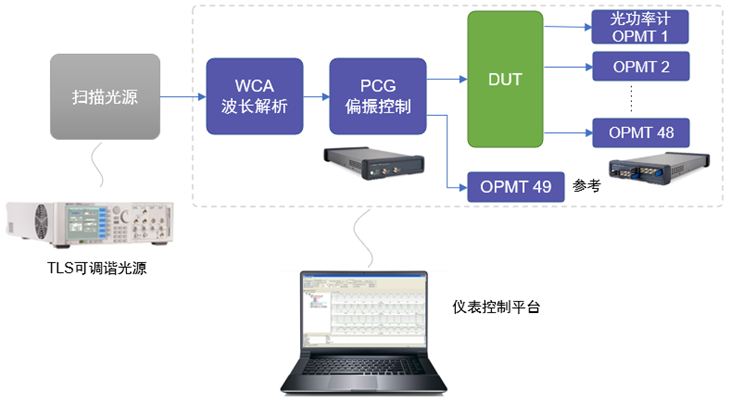

       光无源器件在光路中都要消耗能量，插入损耗IL、回波损耗RL、偏振相关损耗PDL等是其主要性能指标。光无源器件测试系统包含了可调谐光源、偏振控制器、光功率计、光衰减器、波长计等仪表，通过控制电脑，将仪表有机结合起来，可对光无源器件IL、RL、PDL等参数进行快速测试。

系统特性

• 提供8~48多端口快速同步扫描能力

• 高效率&高精度：该方案提供一次性扫描设计，器件一次测完以100k点/秒的速度扫描指定波段，与100nm/s的扫描光配合，可以提供1pm分辨率的光谱

• 高可靠性：WCA及时发现并上报光源各种波长相关异常和故障

• 高性价比：TLS/WCAPCG被N个工位共享，在保障波长精度的同时将代价分摊

• PCG和参考OPMT在测试PDL时为必配，如不测PDL可以不配

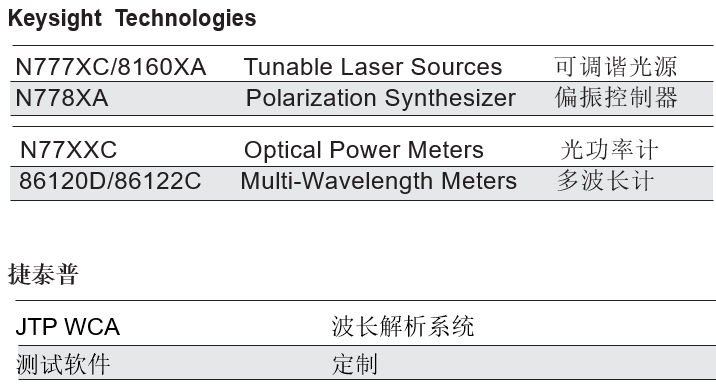

订购信息
