高速数字接口自动测试系统

       用于常见高速数字接口的自动化测试方案，包括USB/HDMI/SATA/SAS/PCIE/DP等高速接口，在灵活使用高精度低损耗开关和软件自动设 置的条件下，关注常见高速数字接口多条 Lane 的发射机眼图抖动指 标，比如眼图信号质量、眼高、眼宽、抖动、眼图模板、上升下降 时间等一致性测试参数等。

系统概述

       近十多年来，数字集成电路和各种接口总线标准的发展令人眼花缭乱，目不暇接。各个总线标准通常由不同团 队制订，且单个高速接口涉及多条 Lane 都需要符合 Compliance 要求，关注指标良多，其纷繁芜杂的测试和测 量技术给从业人员带来许多困扰。基于当前市场状况，捷泰普顺应市场需求，推出高速数字接口自动测试系统， 通过使用开关进行多通道切换，示波器自动去嵌开关的 S 参数对测试结果影响，自动化配置示波器相应测试参数， 整个测试过程都使用高速数字接口自动测试系统软件完成，较好的满足了业界客户的需求。

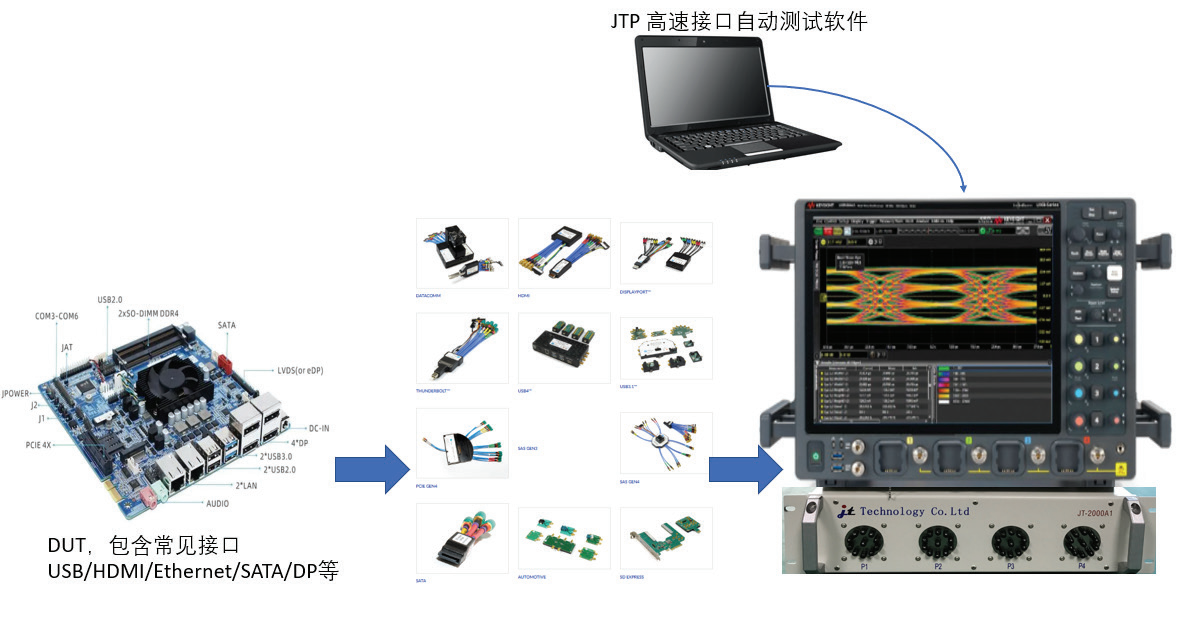

       JTTS 高速数字接口自动测试系统主要针对常见高速数字接口的自动化测试方案，包括 HDMI/SATA/SAS/PCIE/ USB 等高速接口，在灵活使用高精度低损耗开关和软件自动设置的条件下，关注常见高速数字接口多条 Lane 的 发射机眼图抖动指标，比如眼图信号质量、眼高、眼宽、抖动、眼图模板、上升下降时间等一致性测试参数等 可配置 Keysight 的示波器及软件、捷泰普低损耗多通道开关、捷泰普自研和第三方夹具等精密仪表及配套产品， 针对常见高速数字接口类产品实现自动、快速准确参数的测试，并提供详细的分析工具及丰富的报告模版，大 大改善测试效率和测试可靠性。

系统特性

• JTTS 高速接口自动测试系统测试眼图信号质量、眼高、眼宽、抖动、眼图模板、上升下降时间

• 手动 / 自动模式灵活切换，满足不同的研发和生产需求

• 专门静电保护装置，有效保护仪表不受静电损坏

• 采用 GPIB 接口，可与不同仪表搭配

• 提供丰富的客制化选项，根据用户的实际需求对接用户 MES 系统，满足工业 4.0 智能智造需求

• WIN10/WIN7 操作系统，强大的报表输出功能 ：可提供丰富的报表模版

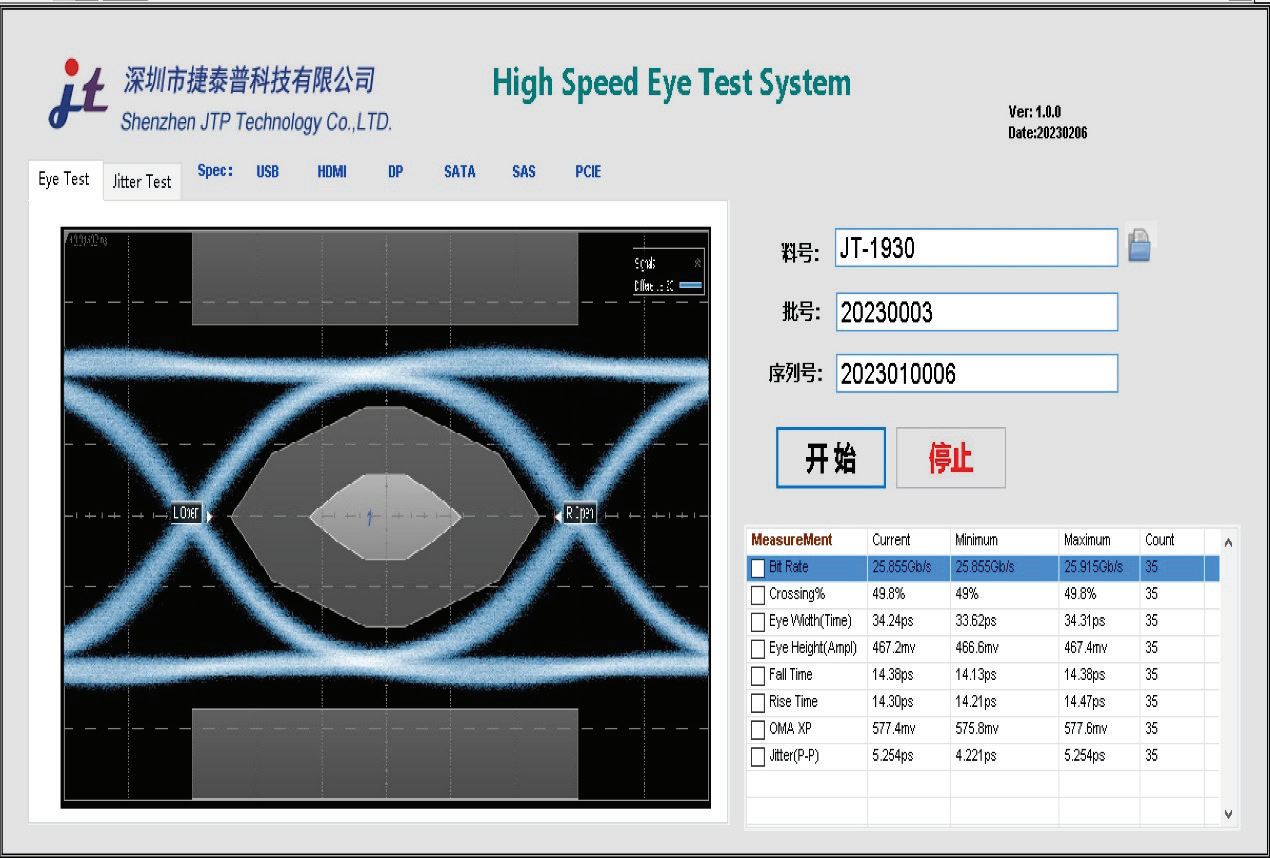

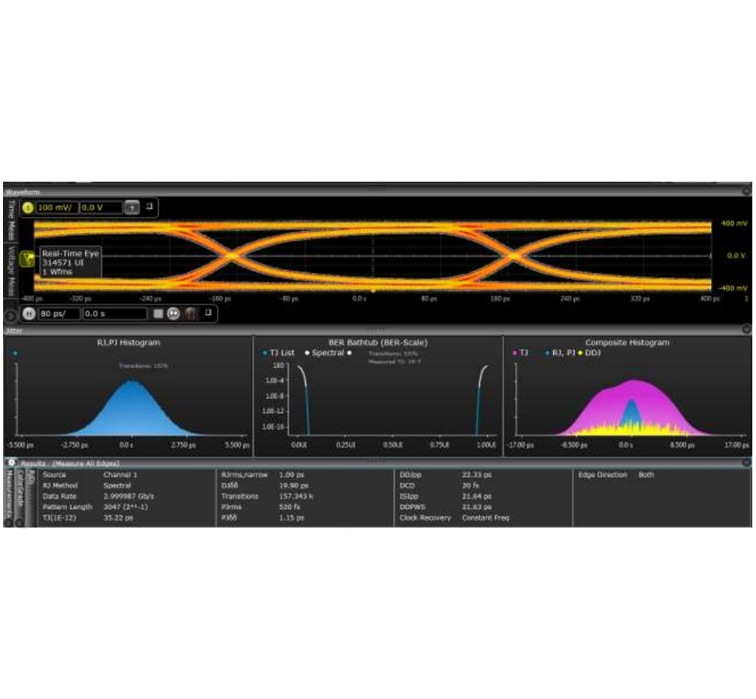

系统软件和报表截图

订购信息
