高速线缆测试系统方案

       用于快速、批量的完成高速 CABLE 的：impedance 、 Insertion Loss 、Skew、 Delay、Rise time、 Return Loss、Crosstalk、眼图等 高频参数的测试。

系统概述

       信号高频、高速化发展对信号完整性要求越来越严格，阻抗匹配、传输损耗的质量成为信号完整性至关重要问题。 传统的高频量测受测试方法、设备差异等因素影响导至测量误差大、重复性差、数据汇总统计费时、数据可追 溯困难。因此如何准确、有效、可追索和便利的生产分析越来越受到人们的关注，同时不同协议的更新迭代也 需要专业的测试工程师不断的学习，费时费力，为因应以上变化捷泰普科技推出自动化 JTTS 高速线缆高频测试 系统，以满足业界需求。

        JTTS 高速线缆测试系统主要针对 SFP+、QSFP、Mini-SAS、 Mini-SAS HD、USB3.0/3.1 、HDMI、SATA…… 等高速线缆测试而开发的自动化测试软件。它能准确快速量测产品的 Differential impedance、 Common Impedance、Intra-pair Skew、Inter-pair Skew、 Delay、Rise time、 Insertion Loss、 Return Loss、Crosstalk、 眼图等高频性能。 可自由配置 Keysight 的网络分析仪、时域分析仪等精密仪表，针对高速 CABLE 类产品实现自动、快速准确的高 频参数的测试，并提供详细的分析工具及丰富的报告模版，大大改善测试效率和测试可靠性。

系统特性

• JTTS 高速线缆测试系统搭配开关矩阵，实现通道扩展，保证信号传输稳定

• 一次性快速测试单对线的不同参数 ：如 impedance、Delay、Insertion Loss……

• 一次性快速测试 CABLE 的多对线的不同参数 ：测完每对线通过开关矩阵自动将通道信号切换至下一对，无 需人工去换线

• 通用所有线种测试，系统集成常用线种的协会测试规范，无需人工去设定（亦可根据测试需要人为修改TDR 及 S 参数等的测试参数要求）

• 手动/自动模式灵活切换，满足不同的生产需求

• 专门静电保护装置，有效保护仪表不受静电损坏

• 采用 GPIB 接口，可与不同仪表搭配

• 可同时支持 VNA、PNA、TDR 搭配，适用性广

• 高动态范围的脉冲瞬态响应特性测试

• 提供丰富的客制化选项，根据用户的实际需求对接用户 MES 系统，满足工业 4.0 智能智造需求

• WIN10/WIN7 操作系统，强大的报表输出功能 ：可提供丰富的报表模版

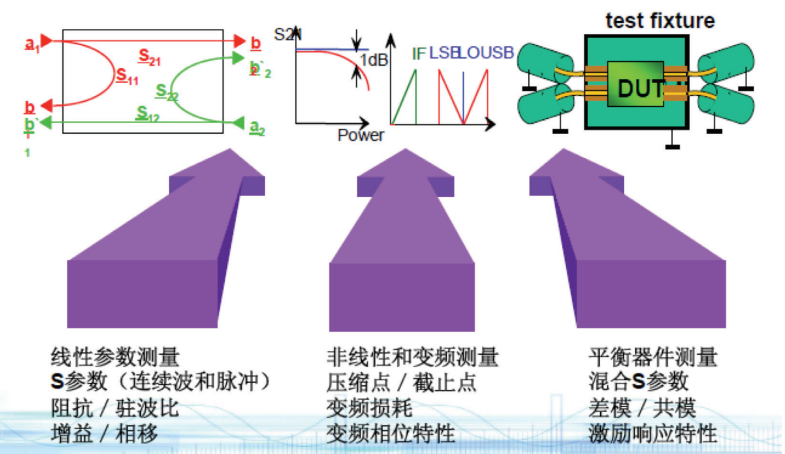

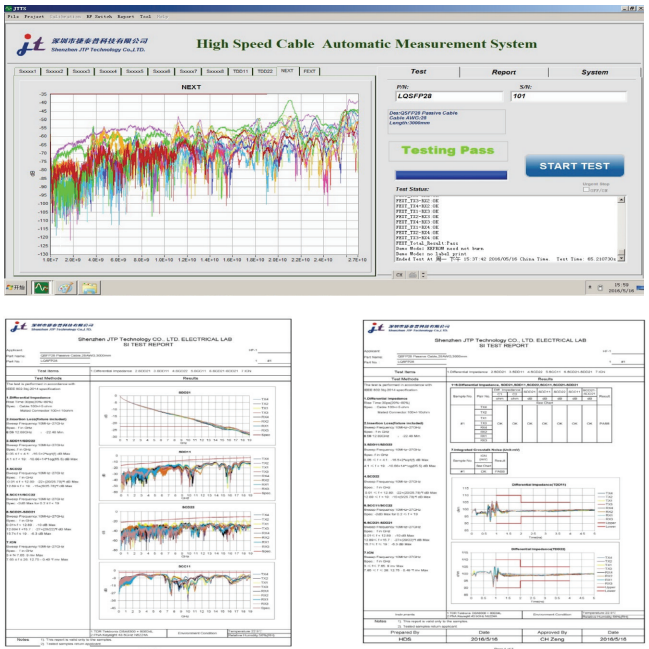

系统软件及报表截图

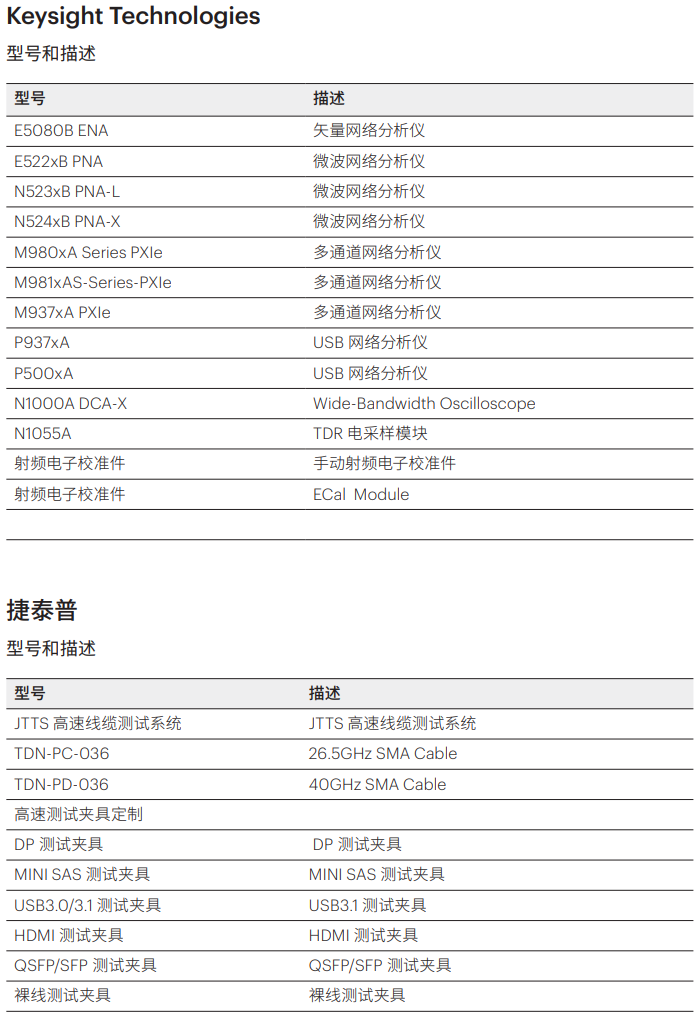

订购信息
