PCB/FPC 高频测试自动化方案

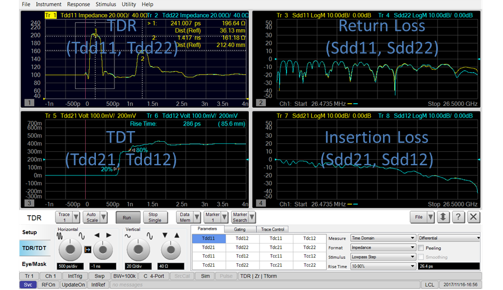

用于快速、批量的完成 PCB/FPC的 impedance 、 Insertion Loss 、Skew、 Delay、Rise time、 Return Loss、Crosstalk、眼图等高频参数的测试。

系统概述

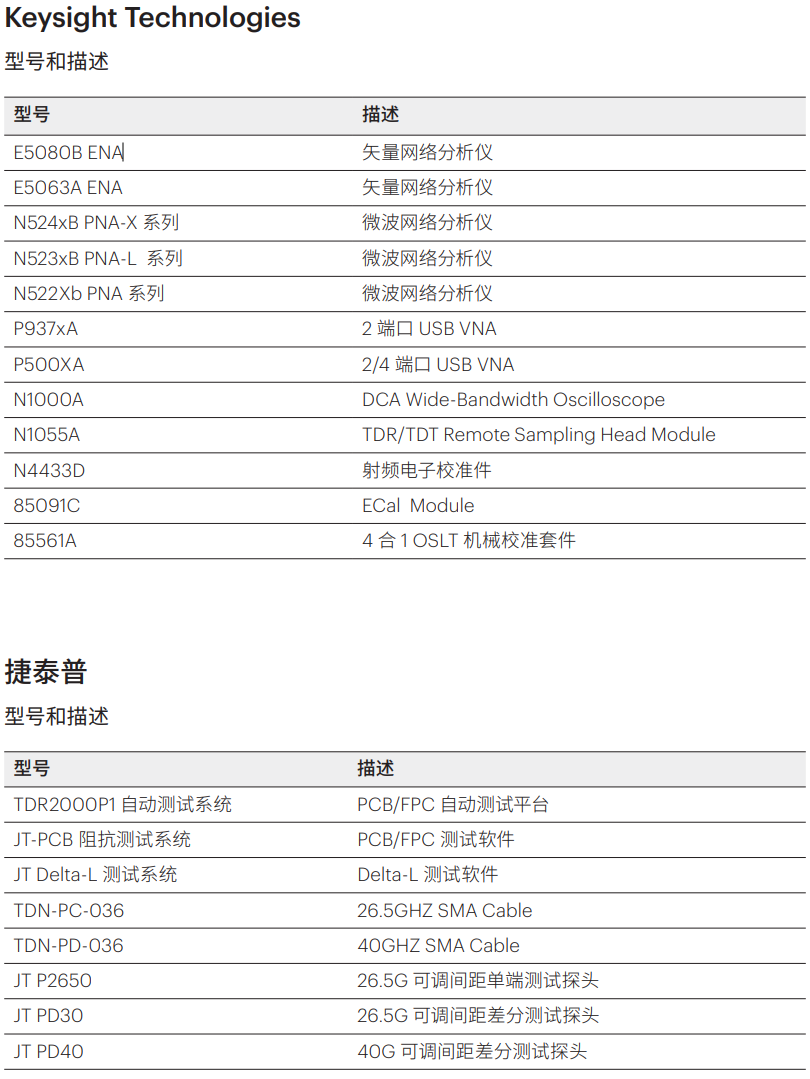

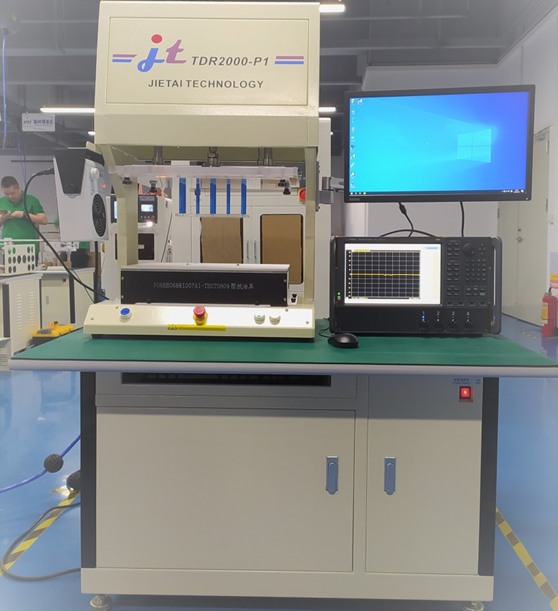

信号高频、高速化发展对信号完整性要求越来越严格，阻抗匹配、传输损耗的好坏成为信号完整性至关重要问题。传统的 PCB/FPC的高频量测受测试方法、设备差异等因素影响导至测量误差大、重复性差、数据汇总统计费时、数据可追溯困难。因此如何准确、有效、可追索和便利的生产分析越来越受到人们的关注。捷泰普科技 TDR2000P1 PCB/FPC高频自动测试系统可兼容驱动Keysight的多系列网络分析仪、阻抗分析仪、TDR采样示波器等精密仪表，针对PCB/FPC及IC载板类产品，可实现自动、半自动及手动多模式、多点、快速精准的阻抗、损耗等高频参数的量测，同时解决数据的可追溯和分析问题。
